該信息來自：上海雷郎電器設備制造有限公司 瀏覽量：4597 發表時間：2017-06-20
三相變壓器工作原理：變壓器的基本工作原理是電磁感應原理。當交流電壓加到一次側繞組后交流電流流入該繞組就產生勵磁作用，在鐵芯中產生交變的磁通，這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，它分別在兩個繞組中引起感應電動勢。這時如果二次側與外電路的負載接通，便有交流電流流出，于是輸出電能。

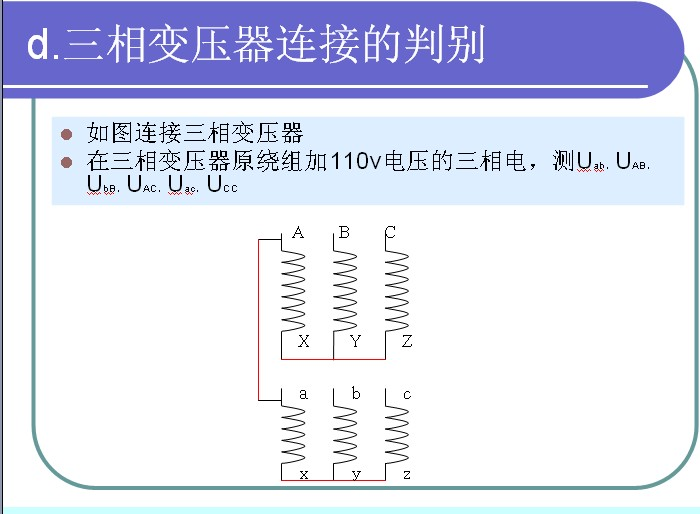

用三只單相變壓器或如圖所示的三相變壓器來完成.三相變壓器的工作原理和單相變壓器是相同的.
在三相變壓器中,每一芯柱均繞有原繞組和副繞組,相當于一只單相變壓器.三相變壓器高壓繞組的始端常用A,B,C,末端用X,Y,Z來表示.低壓繞組則用a,b,c和x,y,z來表示.高低壓繞組分別
接成星形或三角行.在低壓繞組輸出為低電壓,大電流的三相變壓器中(例如電鍍變壓器),為了減少低壓繞組的導線面積,低壓繞組亦有采用六相星行或六相反星行接法。
我國生產的電力配電變壓器均采用Y/Y0-12或Y/三角形-11這兩種標準結線方法.數子12和11表示原繞組和副繞組線電壓的相位差,也就是所謂變壓器的結線組別.在單相變壓器運行是,結線問題往往不為人們所重視,然而,在變壓器的并聯運行中,結線問題卻具有重要意義.
l 三相變壓器原、付繞組的判別
a. 用萬用表測繞組電阻值的方法，判別出實驗所用三相變壓器的原繞組和付繞組。
|
原繞組電阻（Ω） |
付繞組電阻（Ω） |
|
R= |
R= |
b：
在某相原繞組施加110v電壓，測定三個付繞組中感應電勢，感應電勢最大的一組付繞組就是該項繞組的付繞組。
實際使用中，是把設備開到最大功率實測通過的電流，然后一般取2.2倍左右電流作為保險絲額定電流。
想要了解更多的變壓器之類的內容，請保持繼續關注我們哦！
