該信息來自：上海雷郎電器設備制造有限公司 瀏覽量：4682 發表時間：2017-11-01
三相變壓器的電路系統是由三相紅組連接組成的。不同的聯結方式，以及繞組的繞向、標記不同，會影響到原、副邊線電動勢的相應，根據變壓器原、副邊線電動勢的相位關系，把變壓器繞組的不同聯結和標號分成不同的組合，稱為聯接組。體現變壓器原、副邊線電動勢的相位關系。
三相繞組的聯結
星形聯結、三角形聯結、Z形聯接
三相變壓器繞組的首、末端標志如下：
A、B、C代表高壓繞組的首端，X、Y、Z代表高壓繞組的末端
a、b、c代表低壓繞組的首端，x、y、z代表低壓繞組的末端

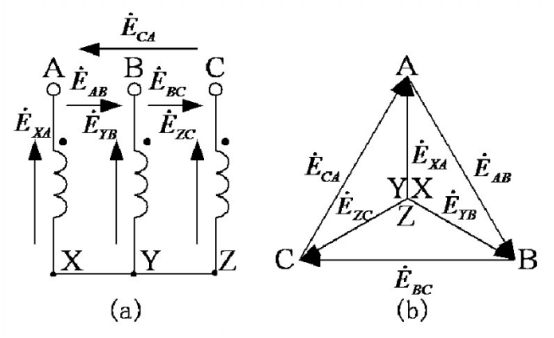

星形聯接：
三角形聯結
一種按AX—CZ—BY順序聯結
