目前的電力系統,輸配電都是采用三相制,
三相變壓器應用最廣泛。 近幾年來,由于城鄉建設飛速發展,用電負荷迅速增加,對供電可靠性要求越來越高,因此雙電源建 設越來越多。對變電站的雙電源的同側相位角判斷,直接影響調度對電網運行方式的安排。電網運行中相位角的變化都是由變壓器連接組別引起的,而變壓器聯接組 標號是表征變壓器原、副繞組線電動勢相位差的一種標記。所以對從事高低壓電網運行維護和管理的技術人員來說,能夠快速準確的判定變壓器聯接組標號是非常必 要的。 三相變壓器的一、二次側均有A、B、C三相繞組,它們之間的聯結方式對變壓器的運行性能有較大影響。一般來說三相繞組可以連結成Y或者Δ(d)型。聯結組的問題包括變壓器兩側對應相之間的相對極性,同一側各相之間的標號等問題。一.同一鐵心柱上高、低壓側繞組之間相電勢的相位關系高壓側用AX、BY、CZ,低壓側用ax、by、cz來標記各相繞組的引線端的符號,簡稱標號。同一鐵心柱上一、二次側之間的相位關系僅有兩種:同相或反相規定感應電勢的參考正方向為由首端指向末端A-X。根據繞向(用同名端表示)和標號,可以判斷同一柱上一、二次側之間的相位關系。

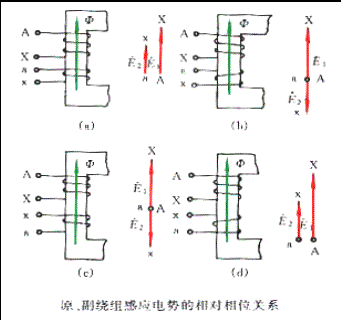

單相變壓器的聯結組只有兩種,即I,i0和I,i6高、低壓側相電勢之間的相位關系判斷方法如下:高、低壓側繞組如果
繞向相同,標號相同—則兩側相電勢同相
繞向相同,標號相反—則兩側相電勢反相
繞向相反,標號相同—則兩側相電勢反相
繞向相反,標號相反—則兩側相電勢同相
